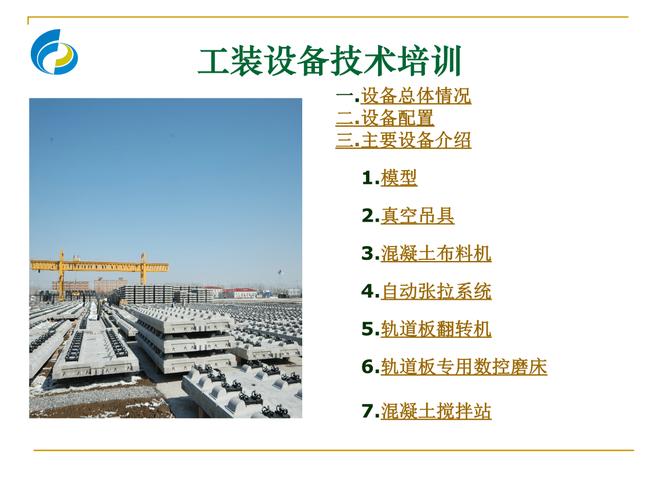

【幻灯片1：封面】\n\n标题：CRTSⅡ型无砟轨道板工装设备技术讲训\n副标题：工装设备专题培训\n日期：2026年5月\n\n---\n\n【幻灯片2：目录】\n\n1. CRTSⅡ型无砟轨道板概述\n2. 工装设备体系构成\n3. 关键工装设备详解\n4. 设备操作与维护要点\n5. 质量控制与安全规范\n6. 常见问题与案例分析\n7. 与考核\n\n---\n\n【幻灯片3：CRTSⅡ型无砟轨道板概述】\n\nCRTSⅡ型无砟轨道板（简称Ⅱ型板）是我国高速铁路无砟轨道的重要结构形式，广泛应用于京沪、京广等高速铁路线路。\n\n主要特点：\n- 纵向连接的预应力混凝土轨道板\n- 标准板尺寸：6450mm×2550mm×200mm\n- 采用侧向挡块和纵向张拉连接\n- 铺设精度要求极高（±0.5mm级）\n\n工装设备的精度和可靠性直接影响轨道板的制造质量和铺设效率。\n\n---\n\n【幻灯片4：工装设备体系构成】\n\nCRTSⅡ型无砟轨道板工装设备体系主要包括：\n\n一、轨道板预制工装设备\n- 钢模板系统\n- 钢筋绑扎胎具\n- 预应力张拉设备\n- 混凝土浇筑及振捣设备\n- 蒸汽养护系统\n\n二、轨道板铺设工装设备\n- 轨道板运输设备\n- 定位调整装置\n- 测量检测设备\n- 灌浆施工设备\n\n三、检测与试验设备\n- 量具与检测仪器\n- 力学试验设备\n\n---\n\n【幻灯片5：钢模板系统（一）】\n\n功能：保证轨道板几何尺寸精度和外观质量\n\n结构组成：\n- 底模：整体钢板结构，厚度≥20mm\n- 侧模：可拆卸式，带定位销\n- 端模：含预应力筋孔位预留\n- 连接紧固系统\n\n技术要求：\n- 模板平整度：≤0.5mm/m\n- 对角线偏差：≤1.0mm\n- 重复使用次数：≥500次\n- 每次使用前需检验、清洁、涂脱模剂\n\n---\n\n【幻灯片6：钢模板系统（二）】\n\n操作要点：\n1. 合模前检查：清除残留混凝土、检查密封条完好性\n2. 涂刷脱模剂：均匀薄涂，避免积聚\n3. 合模定位：确认定位销到位，紧固螺栓按对角顺序拧紧\n4. 尺寸复核：合模后测量关键尺寸\n\n维护保养：\n- 每次脱模后立即清洗\n- 定期检查焊缝、变形情况\n- 存放时防止变形和锈蚀\n- 建立模板使用台账，记录使用次数\n\n---\n\n【幻灯片7：钢筋绑扎胎具】\n\n功能：实现钢筋骨架的精准定位和快速绑扎\n\n类型：\n- 平面胎具：用于上下层钢筋网片定位\n- 立体胎具：用于整体钢筋骨架成型\n\n技术要求：\n- 钢筋间距偏差：≤5mm\n- 保护层厚度控制：±3mm\n- 胎具定位精度：≤2mm\n\n操作流程：\n1. 按图纸核对钢筋规格、数量\n2. 在胎具上定位钢筋位置\n3. 绑扎牢固，确保骨架刚度\n4. 整体吊装入模，防止变形\n\n---\n\n【幻灯片8：预应力张拉设备】\n\n功能：对轨道板施加纵向预应力，提高承载力和抗裂性能\n\n设备组成：\n- 液压张拉千斤顶\n- 高压油泵\n- 压力表（精度等级≥0.4级）\n- 锚具系统\n- 数据记录仪\n\n技术参数：\n- 张拉力设计值：根据板型确定\n- 张拉控制应力：0.7fpk\n- 同步张拉精度：±2%\n- 伸长量测量精度：±1mm\n\n---\n\n【幻灯片9：预应力张拉操作要点】\n\n操作步骤：\n\n1. 准备阶段\n - 检查千斤顶、油泵标定有效期\n - 核对张拉程序：0→10%σcon→20%σcon→100%σcon（持荷5min）\n\n2. 张拉阶段\n - 对称同步张拉，分阶段加载\n - 记录压力表读数和伸长量\n - 实测伸长量与理论值偏差应在±6%以内\n\n3. 锚固阶段\n - 持荷完毕后回油锚固\n - 检查锚具回缩量（≤5mm）\n\n安全警告：张拉区域严禁站人！\n\n---\n\n【幻灯片10：混凝土浇筑及振捣设备】\n\n浇筑设备：\n- 混凝土输送泵或料斗\n- 布料杆/布料机\n- 称量系统（配合比控制）\n\n振捣设备：\n- 插入式振捣棒（Φ30/Φ50）\n- 平板振动器\n- 振动台（工厂化预制）\n- 附着式振动器\n\n技术要点：\n- 坍落度控制：根据工艺确定（一般120-160mm）\n- 分层浇筑：每层300mm，连续进行\n- 振捣间距：不超过振动棒有效半径1.5倍\n- 避免过振导致离析\ndecorative- 从一侧向另一侧顺序浇筑\n\n---\n\n【幻灯片11：蒸汽养护系统】\n\n目的：加速混凝土强度增长，缩短生产周期\n\n系统组成：\n- 养护罩/养护窑\n- 蒸汽发生器（锅炉）\n- 管道及喷嘴\n- 温度传感器及控制系统\n- 数据自动记录仪\n\n养护制度（典型）：\n- 静停期：≥2小时（温度≥10℃）\n- 升温期：≤15℃/h，升至60℃\n- 恒温期：按徐变要求控制，升速≤10℃/h，降至与环境温差≤15℃\n\n温控精度：±3℃，降温速率≤15℃/h\n\n---\n\n【幻灯片12：蒸汽养护操作规范】\n\n操作要点：\n1. 静停时间必须保证，避免早期损伤\n2. 升温速率严格控制，防止温度裂缝\n3. 恒温温度不超过60℃，不得超过水泥品种对应上限\n4. 降温速率控制，脱模时与环境温差≤15℃\n\nThe following items transformed to Q S you- 各阶段温度巡检每30分钟记录一次\n,\
